节能型经纬防磨技术文件及目前循环流化床锅炉防磨常用方法分析

一、热喷涂缺点：

由于硫化床锅炉在我国相对来说使用较晚，且地域广大。因使用的煤种形式多样，因此磨损原因也就不尽相同。至今仍没有找到合适的方法来应对磨损。现..多家电厂采用热喷涂方法。据有关方面统计：我国有 65%的硫化床锅炉采取热喷涂措施（多

为 CFB12MW-300MW）但满意率只有 30%。有的还受热喷涂措施的影响，带来许多遗留问题。

具体缺点为：

首先是热喷涂材质选购上是相当不规范的。且市场上相当乱。一旦爆管以后补焊相当困难。因各材料之间相互化学成分及应力都不十分融合。因为热喷涂是以机械嵌合为主，因此涂层的冲击性能不高。许多厂家爆管后补焊都十分“头疼”。

喷涂半年检修时发现的问题

二、熔敷技术的缺点：

熔敷是一种新的表面改性技术，它通过在基材表面添加熔覆材料，并利用高能密度的激光束使之与基材表面薄层一起熔凝的方法，在基层表面形成与其为冶金结合的添料熔覆层。

激光熔覆是指以下不同的添料方式在被熔覆基体表面上放置被选择的涂层材料经激光幅照使之和基体表面 一薄层同时熔化，并快速凝固后形成稀释度极低，与基体成冶金结合的表面涂层，..基层表面的耐磨、耐蚀、耐热、抗氧化及电气特性的工艺方法，从而达到表面改性或修复的目的，既满足了对材料表面特定性能的要求，又节约了大量的贵重元素。但电流调整不科学的话有时也脱壳现状。

但价格是其它防磨措施至六倍，是一般单位很难接受的，其外施工相当慢，这给繁重而紧张的电厂抢修不能不说是一个考验。

三、节能经纬防磨工作原理:

水冷壁拜尔节能经纬防磨型新技术是将经纬板纵横分层安装在炉膛四壁，使携带物料冲刷水冷壁的贴壁流上下左右得到有效疏导，达到改变物料流流向降低物料流流速，隔离物料流与水冷壁的调整碰撞，极大降低物料颗粒对水冷壁切削磨损的目的，从而从根本上解决水冷壁管磨损问题。

经纬型水冷壁防磨新工艺已被多台锅炉采用，运行实践证明水冷壁加装经纬型防磨后磨损明显..，连续运行年水冷壁管磨损不超过 0.1mm，尤其是浇注料过渡区不再采用其他任何防磨措施，也不会因水冷壁磨损泄露产生停炉的烦恼，使循环流化床锅炉从频繁的非计划停炉检修转入连续 运行的良好状态。

节能经纬防磨技术特性及安装实例

四、节能经纬防磨型技术特点:

1、经纬型防磨新技术其本质是以疏导炉膛内颗粒物料，使其形成内循环，改变物料面壁流向及膛内四角的物料颗粒涡流流向，使物料流倾向于中心，避免和水冷壁碰撞，从而根治面壁流角涡流对水冷壁的接触磨损。

2、经纬型技术所使用的经纬型是耐高温、耐磨多元素合金铸造成型，高温度能打 1250℃，抗拉强度≥560Mpa，该材料很好的配合了经纬型水冷壁防磨工艺，从材料上..了该工艺的使用寿命在 6 年以上。

3、经纬型主要安装在炉膛四周的密相区，因其是金属材质，对热传导能起到一定的增强作用，所以不会对锅炉内载负荷能力产生任何负面影响。

4、经纬型能有效破坏物料流在不平滑管壁处形成的涡流，减少物料粒子与水冷壁的碰撞，避免固体物料对水冷壁管的磨损，起到保护水冷壁的作用。

5、经纬型分层安装在炉膛四周，能有效降低物料颗粒沿水冷壁管下落的速度，隔离物料流与水冷壁管的接触，从而根本上解决了水冷壁管磨损问题。

6、安装简便，施工周期短。以 240 吨锅炉为例，施工周期仅需3天。

7、在经纬防磨上层横向挡板上适当位置科学的整合上 12cmX1.2cm 的蓝泥裙带，充分的保护上层挡板凹坑的冲刷，起到“梯阶”型防磨。另外在横向挡板半圆与水冷壁管结合处的缝隙处蓝泥填充上，起到飞灰囤积而不漏效果。

五、水冷壁节能经纬型的防磨机理：

经纬型工艺本着“疏”“导”物料内循环，加装经纬型导流片降低物料可怜颗粒沿水冷壁管下落的终端速度，隔离物料流与水冷壁管接触，破坏物料流在不平滑管壁处形成的涡流，减少物料粒子与水冷壁管的碰撞，从而避免固体物料对水冷壁管的磨损，对水冷壁管防磨起到治标治本的作用。其防磨原理可归结为：

１、破坏稳定的边壁区，使炉内密相区边壁流的颗粒浓度降低，减少颗粒与水冷壁接触的机会。

２、向下流动的颗粒下滑到防磨经纬型处时下滑速度降低接近于0，才又重新开始下降，每层防磨经纬型间的距离与原炉膛高度比大大缩短，即颗粒的下滑高度大大缩短。因此大大降低颗粒流动速度，也就大大降低颗粒对壁面的磨损，磨损减低到几乎与煤粉接近的程度。

六、节能经纬防磨实际应用：

采取防磨措施是在炉膛内耐磨材料以上区域的膜式水冷壁上，每隔一段高度沿炉膛四周施工一圈防磨经纬型，从样式上类似于缩微的防磨梁。从耐磨浇注料结尾处开始垂直往上 20mm 处、 720mm 处、1700mm 处、2800mm 处、4200mm 等 5 处，分别在各处沿炉内膜式水冷壁水平安装一圈，根据水冷壁外管径和间距设计制作的经纬型尺寸为 260mm*60mm*6mm，型式为经纬型样式，材质采用耐热铸刚，经纬型水平点焊在膜式壁鳍片上，经纬型间采用搭接方式（考虑膨胀因素不焊）。

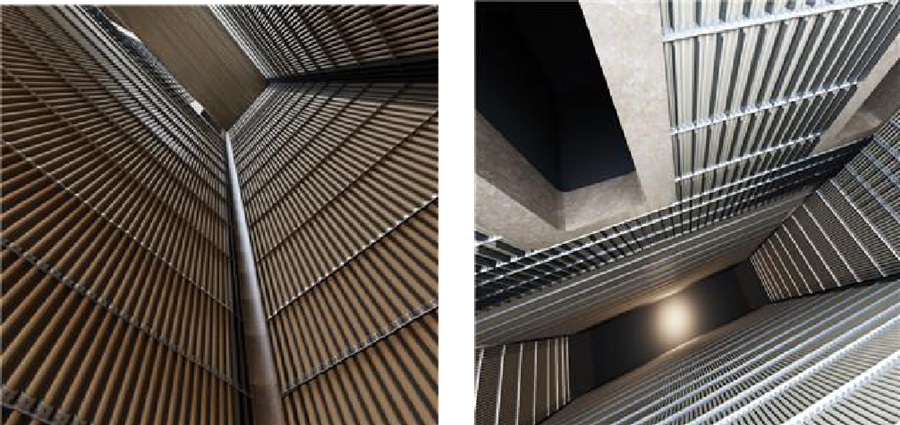

节能经纬防磨水冷壁大小墙实例图

七、节能经纬型防磨安装说明：

新技术、新工艺经纬型的横板（梳形板）采取波复式焊法，上点焊、下点焊。热涨缝处理技术焊接中掌握，即掌握经纬型平衡技巧；掌握焊接的平面斜度；掌握热涨缝的处理。超出热涨缝范围，焊工用其它材料围缝解决。竖版焊接采用上下垂直，上下角左右和中间处统一点焊为标准。焊接中，焊工应牢记不能出现碰撞管子和拉弧管子（工程结束后管子不能出现任何痕迹）。经纬型板的弧度卡在管子上，焊接点统一在鳍片上，它的焊点在经纬型板上。焊条采用韧性好的耐热钢 A402 焊条，焊接点牢固不脱落。新技术、新工艺水冷壁采用经纬型做防磨，须与蓝泥材料配套施工，它的主要功能是补充管子部位磨损，温度适合自然填补凹凸不平面和原受损面，近几年，我们公司承接的工程中，采用的新技术、新工艺水冷壁家装经纬型做防护的锅炉，实践证明，经纬型与蓝泥材料配套施工，它的防磨效果，年测厚记录，防护内磨损不超过 0.1mm，经纬型的防磨功能是把固体颗粒物料，但还会产生碰撞点击管子。采用蓝泥材料，可以修复补充管子磨损缝隙部位。因此须配套施工，才能呈现出好的防磨效果。

拜尔节能经纬防磨水冷壁使用实例图

经纬防磨板材料分析：

八、蓝泥特点:

（SIRPLAST PH 70 MU）特性及参数

蓝泥裙状防磨使用实例图

九、目前循环流化床锅炉常用几比种防磨性价比：

十、质量..：

1、质量..期三年，使用期五年。

2、投资费用仅是热喷涂的 1/5，是熔敷的 1/6。

3、彻底解决了因烟气走廊所带来的横向磨损。

4、充分增加煤含碳量燃烧。5、可..焊缝及死角防磨效果。6、没有任何负作用。7、完全解决因锅面不平造成的磨损．

注：此价格是参考价格，价格以项目经理到达施工地点，现场勘查施工部位、工况环境、面积来确定的。
